Сообщество Г Л И Н О М Е С Н Я

ВОПРОС-ОТВЕТ ТРЕД

если у вас есть какие-то вопросы по керамике то можете задать их здесь и я постараюсь ответить
или почитать ранее заданные вопросы, вдруг я уже ответил кому-то на то что вы хотели спросить

начну пожалуй с обзора одной из моих любимых глазурей которые есть у нас на производстве

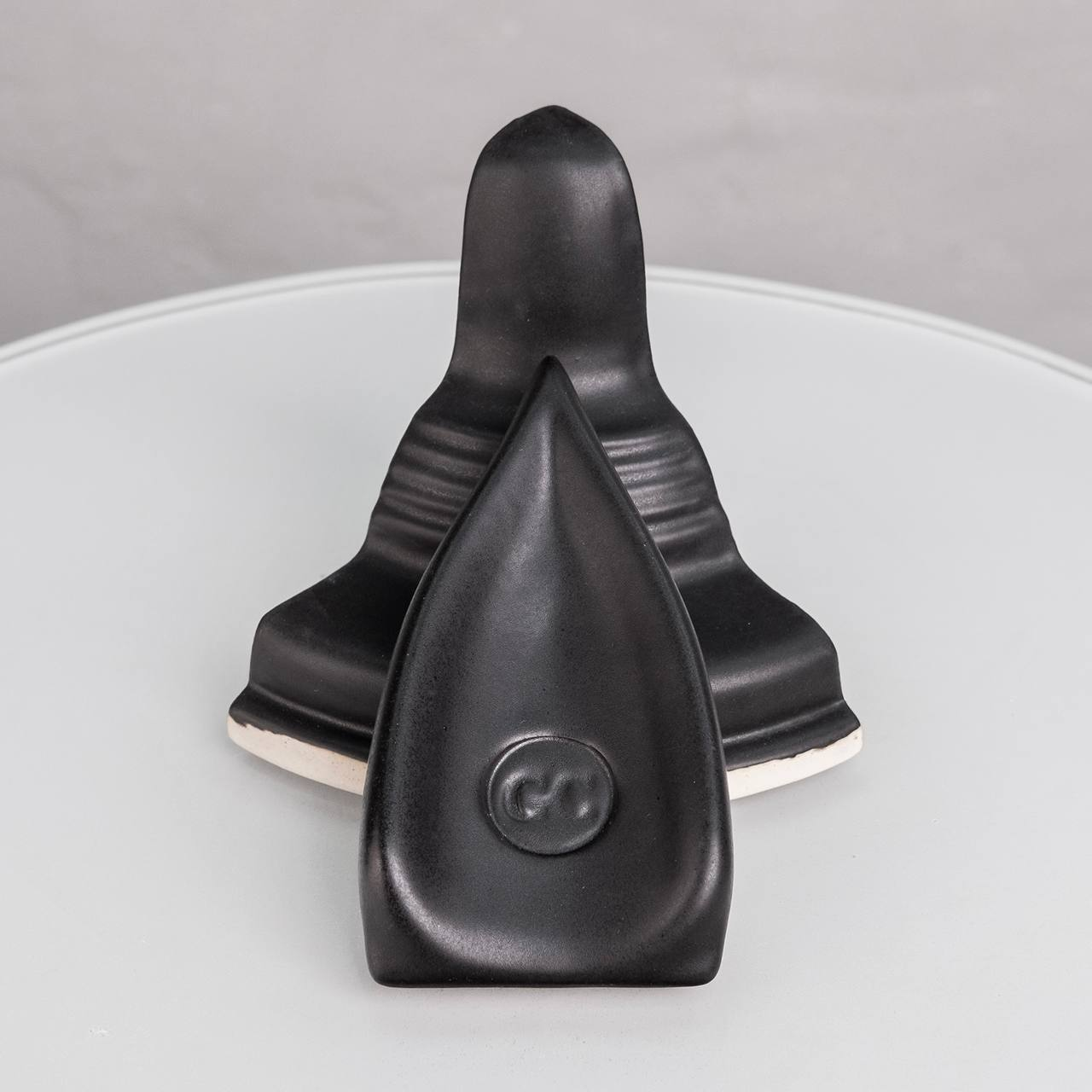

GG-931 RUBBER SOUL



черная матовая глазурь от гаврилина чьи глазури я в целом дико рекомендую потому что они стабильные и как правило не капризные в работе, хорошо переживают пережоги и беспроблемно переглазуровываются (хотя есть и нюансы)
после обжига получается кайфучий черный матово-сатиновый цвет, глазурь не содержит свинца и прочей вредной хуеты и может использоваться для посуды в том числе
цвет симпотный и универсальный и в такой посуде любая еда будет выглядеть приятно и клево, даже какой-нибудь нажор приготовленный дядей больжедором и тетей сракой

температура обжига 1200-1250 градусов
рекомендуемый слой - средний

ВАЖНЫЕ ОСОБЕННОСТИ, РЕКОМЕНДАЦИИ И ПРОЧЕЕ
1. очень важно тщательно протереть утиль перед глазуровкой, так как эта глазурь очень склонна к разрывам и плохо переживает перемокание. может помочь глазурный клей но во избежание лишних трат проще просто получше протереть пыль и в хуй не дуть.

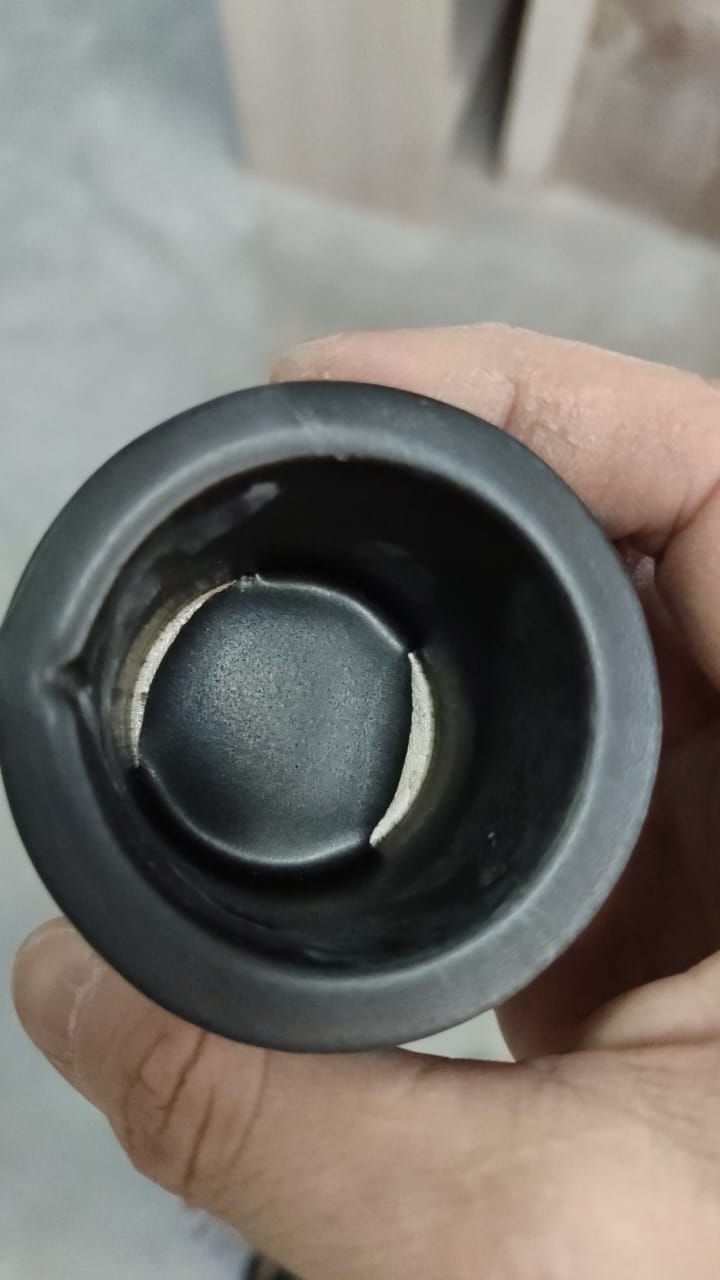

пример разрыва от перемокания и пыли:
Подробнее...

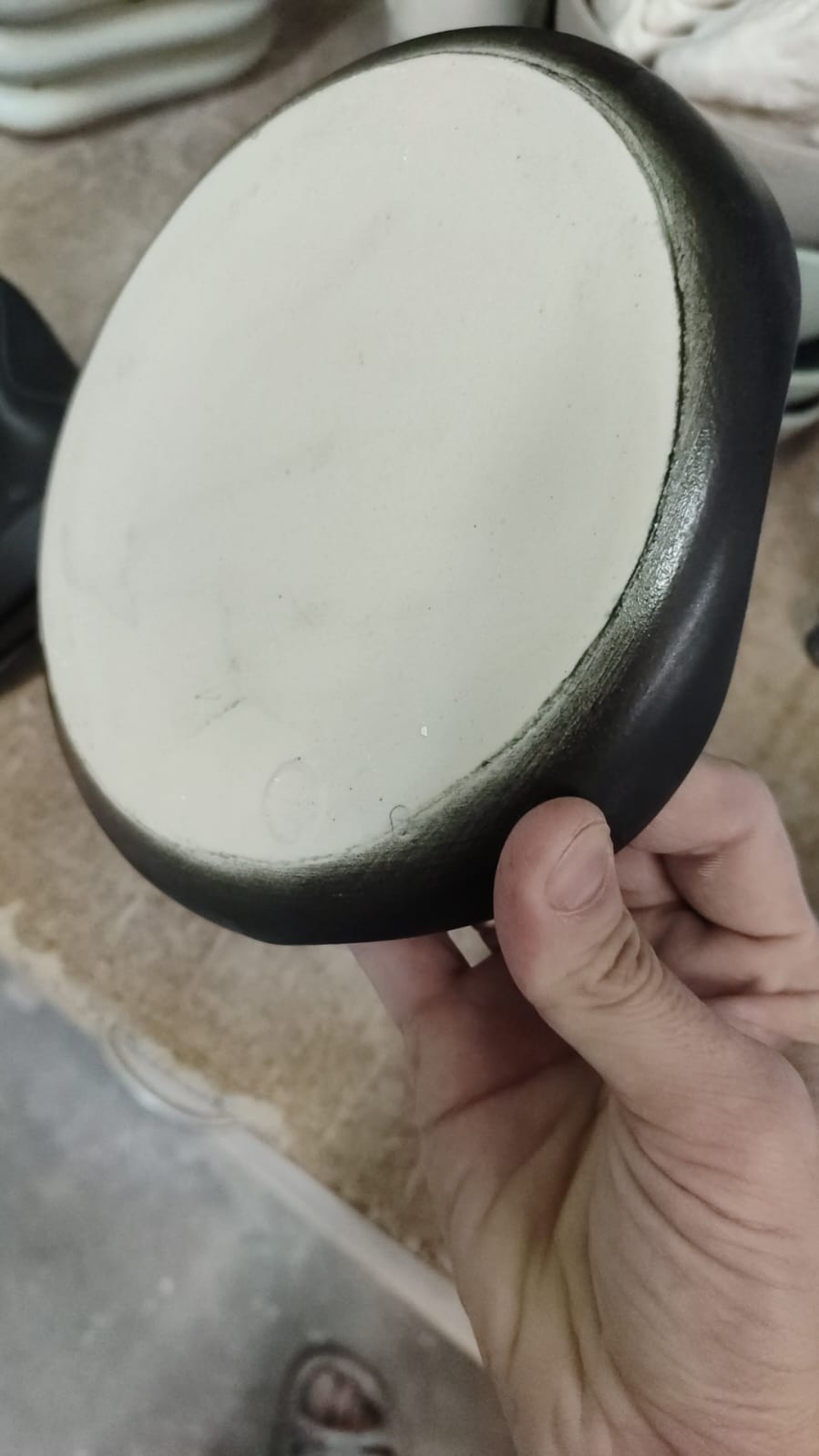

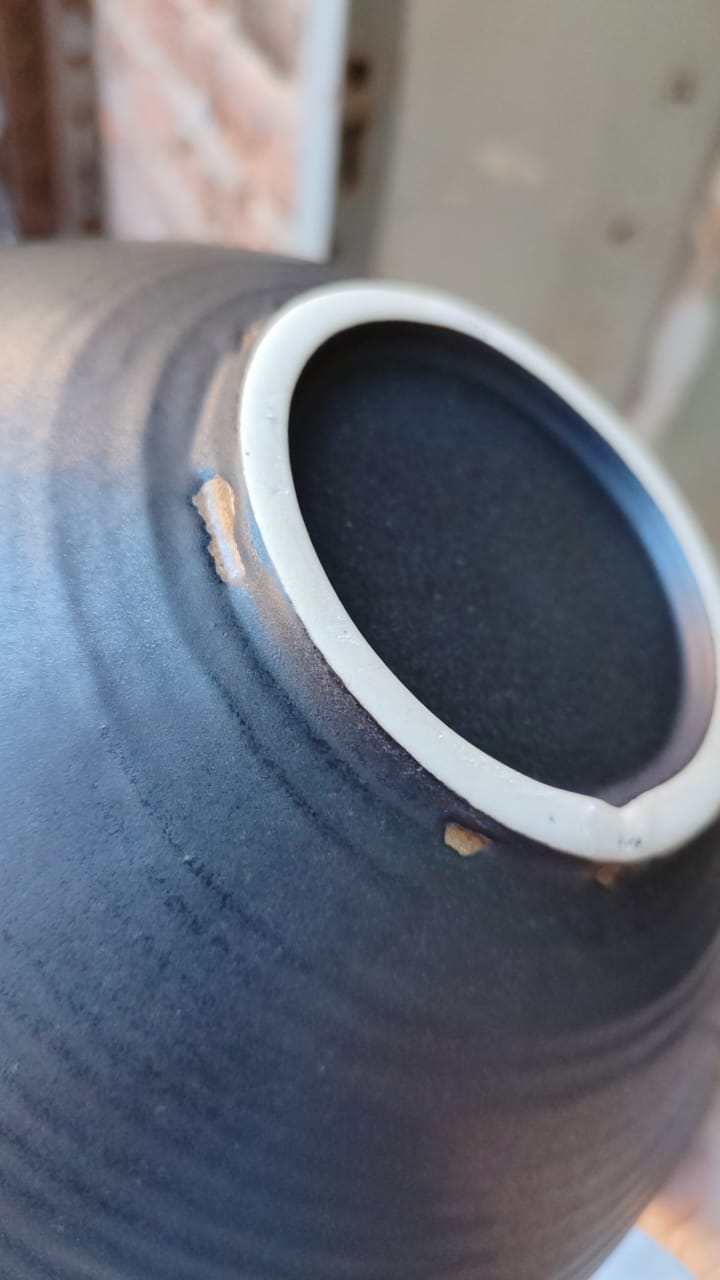

2. она совсем непотечная, поэтому в принципе можно нахуячить хоть какой угодно слой (но без фанатизма) - на моем опыте лучше ебануть больше, чем меньше. тут главное не проебаться и тщательно протереть ножку у изделия, потому что само собой иначе все прилипнет. если нанести слишком тонкий слой, то цвет глазури уйдет в грязно-зеленый, как тут:
Подробнее...

3. в связи с ее непотечностью стоит учитывать, что при глазуровке кистью на изделии могут остаться отчетливые следы мазков. во избежание таких приколов лучше поэкспериментировать с плотностью самой суспензии - ебануть дефлокулянт (например, подойдет долапикс, количество рассчитывается исходя из количества глазурного порошка, как правило хватает буквально капли) и постараться сделать пожиже. если следы мазков совсем нежелательны, то лучше выбрать другой метод глазуровки - окунание или напыление

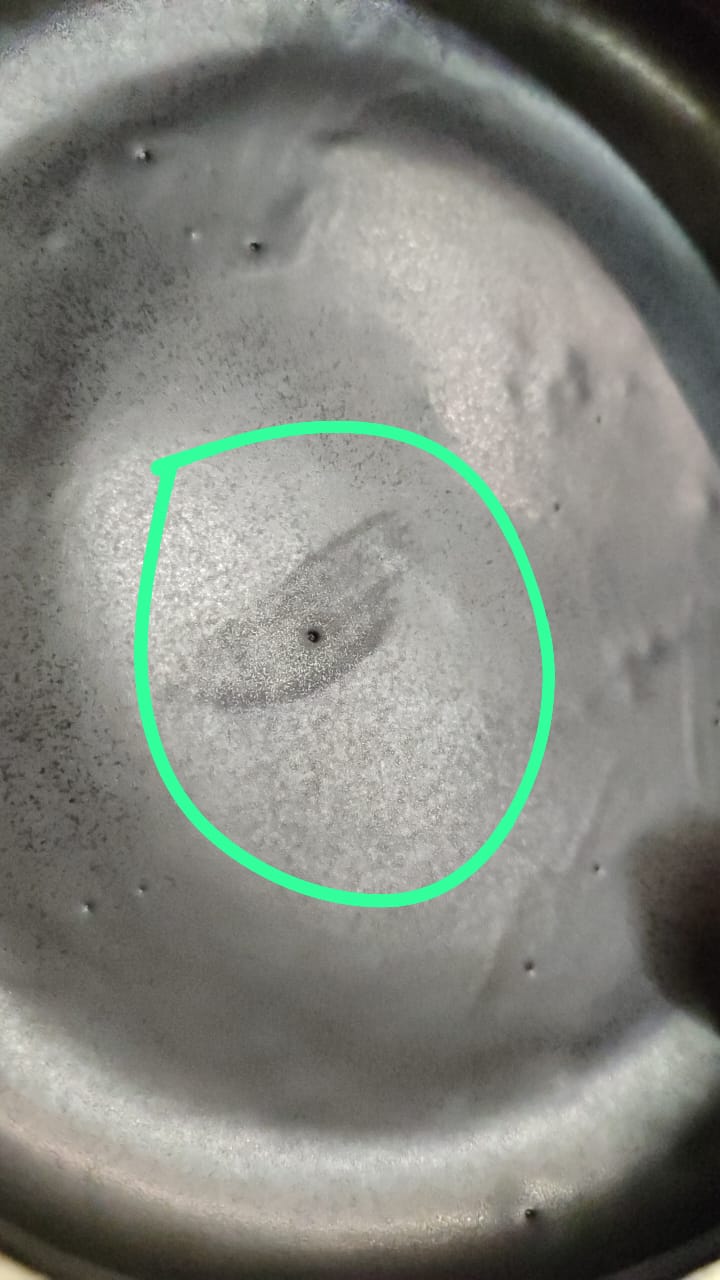

на пикче ниже видны как раз мазки, которые остались после попыток замазать наколы на изделии, и их скрыть не помог даже дополнительный слой глазури поверх:
Подробнее...
4. после замеса хорошенько прям от души взболтать миксером и дать отстояться какое-то время. поначалу после непосредственно замеса эта глазурь ведет себя довольно нестабильно. можно пофиксить ебанув в суспензию стабилизатор (подойдет самый обычный бризколоровский)
5. если хотите пережечь и/или переглазуровать изделие то лучше дать дополнительно тонкий слой по всему изделию так как при пережогах или слишком высокой температуре обжига матовый слой выгорает и изделие становится всратовато-глянцевым, наверное и на такое есть любители но я не любитель
6. после замеса надо просеять, чтобы на изделии не осела всякая левая срань

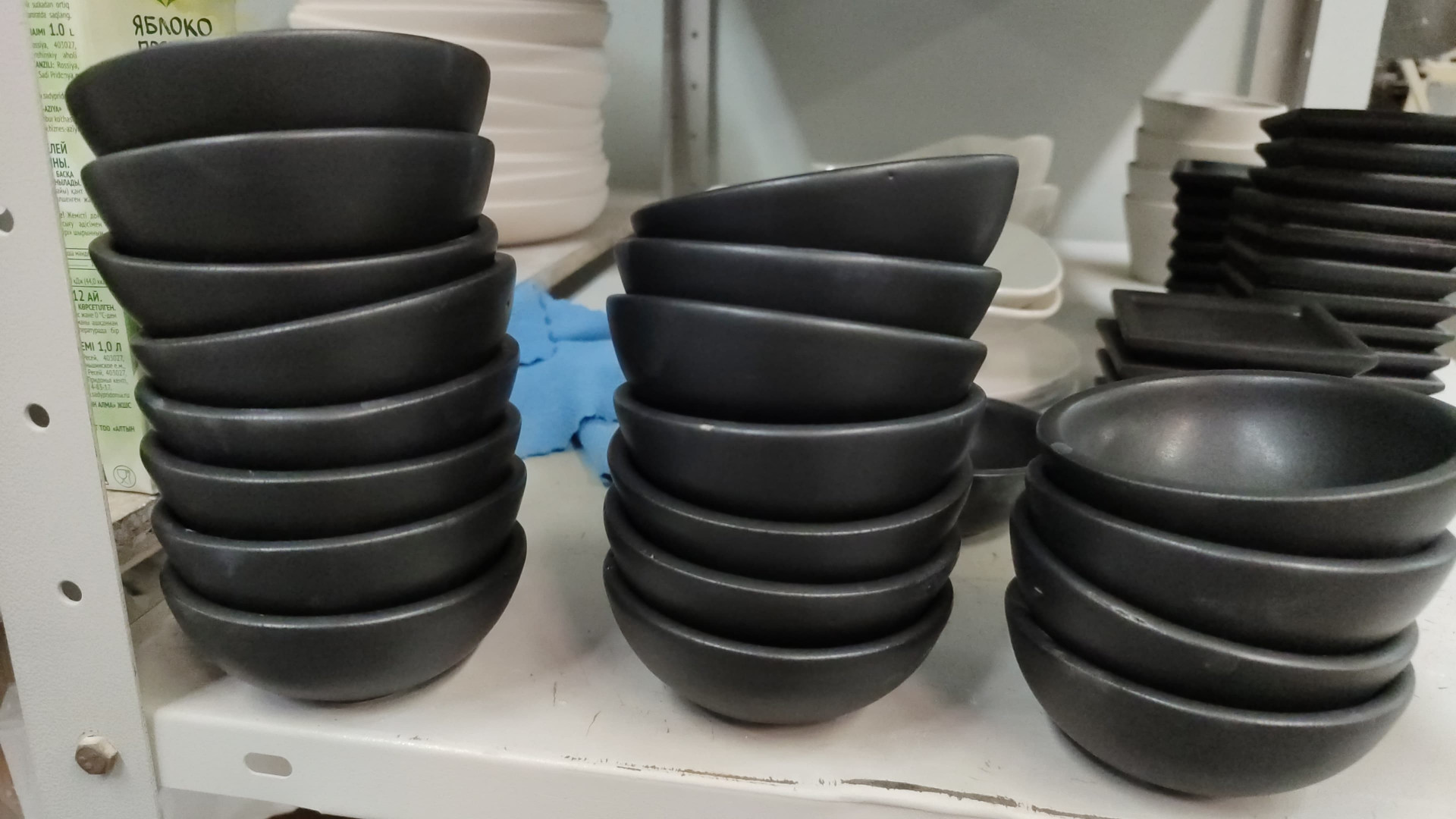

а вот и примеры изделия
в зависимости от программы и положения в печи цвет глазури может уходить чуть больше в глянец, а может быть совсем глухим черным

ЗДАРОВА

меня зовут эдик и я профессиональный глиномес
тут я буду публиковать полезную и интересную информацию о керамике, гайды, обзоры на материалы и оборудование
подписывайтесь, жмите себе на колокольчик, берите жменю глины в руку и погнали глиномесить вместе


ВОПРОС-ОТВЕТ ТРЕД
https://ceramics.beon.fun/2-00-read
